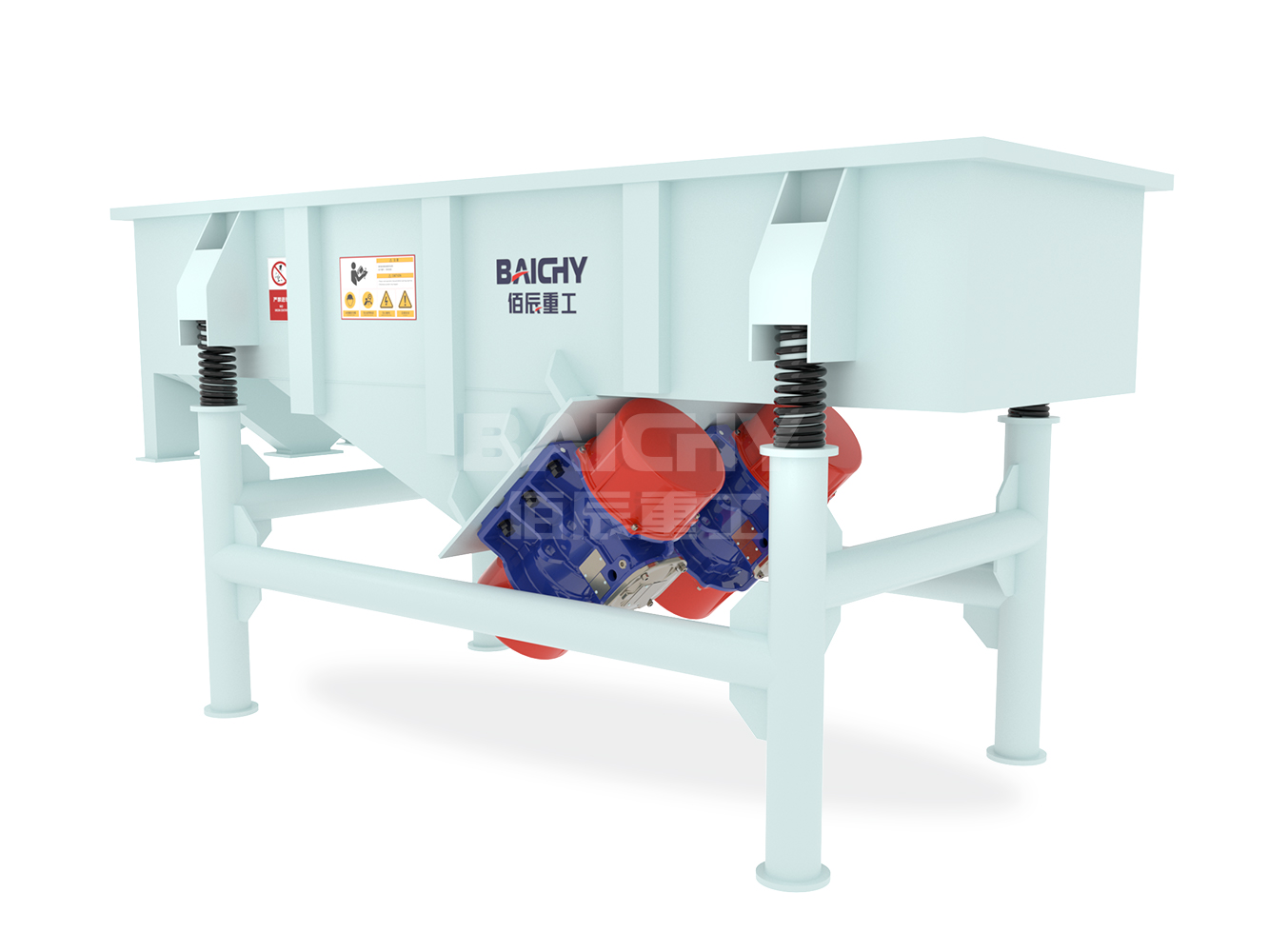

直線振動篩

【進料粒度】：0.074-60
【電機功率】：1-6kw
【處理能力】：1-30t/h
【應用領域】：礦用直線振動篩是礦山生產中的關鍵設備，主要用于礦石的初篩、多級分級、洗礦脫水、尾礦處理和煤炭分選。
【處理物料】：礦用直線振動篩適用于金屬礦（鐵礦、銅礦）、非金屬礦（石灰石、石英砂）以及粘濕物料（粘土礦、尾礦）的篩分。

【關鍵詞】：

直線振動篩
礦用振動篩
多層直線篩
振動篩價格
篩分設備廠家

產品介紹

礦用直線振動篩是專為礦山行業設計的高效篩分設備，采用雙振動電機驅動，使物料在篩面上做直線跳躍運動，實現快速分級、脫水或除雜。其結構堅固耐用，可適應礦山惡劣工況，具有處理量大、篩分效率高、維護簡便等特點，是礦石破碎、洗選、尾礦處理等工藝流程中的關鍵設備。

該設備采用重型箱體結構和耐磨篩網，可處理各類礦石物料（如鐵礦、銅礦、煤炭等），處理能力可達1-30噸/小時。具備多層篩分設計（2-5層）、防堵網技術及定制化配置（如防爆電機、密封結構等），滿足不同礦山場景的篩分需求，顯著提升生產效率和資源利用率。

產品優勢

采用大功率雙振動電機驅動，振幅可調范圍達4-8mm，單機處理量最高可達300噸/小時，特別適合大規模礦山連續作業需求，相比傳統滾筒篩效率提升40%以上。

采用16Mn高強度合金鋼整體焊接，關鍵部位加裝耐磨襯板，篩網可選錳鋼或聚氨酯材質，在鐵礦等硬質礦石篩分中使用壽命可達普通設備的3-5倍。

配置彈跳球清網+空氣炮雙防堵裝置，配合可調傾角篩面（0-10°），徹底解決粘濕礦石篩分堵孔難題，使含水率15%以下的粘性物料也能順暢篩分。

配備IP65防護電機、低溫潤滑系統和防塵密封裝置，可在-30℃至50℃環境、多粉塵、高濕度等極端工況下穩定運行，滿足露天礦、井下礦等不同作業場景需求。

立即咨詢

工作原理

礦用直線振動篩的工作原理基于雙振動電機同步反向旋轉產生的直線型激振力，通過精密力學設計實現高效篩分，其工作過程可分為三個關鍵階段：

1. 動力系統采用兩臺同步反向旋轉的振動電機，通過偏心塊產生定向激振力，使篩箱做直線往復運動。電機轉速800-1000r/min，激振力5-20kN，振幅4-8mm可調。

2. 篩分過程物料在篩面上呈現拋物線運動軌跡：

• 大顆粒沿篩面向前跳躍

• 細顆粒透過篩孔下落

• 篩面傾角0-10°可調

• 多層篩網（2-5層）實現多級分級

• 聚氨酯彈跳球防止篩孔堵塞

3. 運行保障

• 橡膠彈簧減震，振動傳遞率＜10%

• 智能監控振幅偏差（±0.5mm報警）

• 能耗比傳統設備低30%

• 軸承等關鍵部件壽命更長

技術參數

型號	篩面尺寸	層次	功率	振次(r/min)	振幅	外形尺寸
						L	B	H
SZF-520	500×2000	1-4	2×0.4	960	3-4.5	2160-2340	850	940-1120
		5-6	2×0.75			2400-2460		1180-1240
SZF-525	500×2500	1-4	2×0.4			2600-2840	850	940-1120
		5-6	2×0.75			2900-3000		1180-1240
SZF-1020	1000×2000	1-4	2×0.75			2620-2870	1360	1040-1230
		5-6	2×1.5			2410-2480		1300-1370
SZF-1025	1000×2500	1-4	2×0.75			2620-2870	1360	1040-1230
		5-6	2×1.5			2940-3010		1300-1370
SZF-1225	1200×2500	1-4	2×1.5			2620-2870	1560	1040-1230
		5-6	2×1.5			2940-3010		1300-1370
SZF-1230	1200×3000	1-4	2×1.5			3120-3370	1560	1040-1230
		5-6	2×1.5			3440-3510		1300-1370
SZF-1235	1200×3500	1-4	2×1.5			3620-3870	1560	1040-1230
		5-6	2×2.0			3940-4020		1300-1370
SZF-1530	1500×3000	1-4	2×2.0			3120-3370	1860	1040-1330
		5-6	2×2.2			3440-3510		1400-1470
SZF-1535	1500×3500	1-4	2×2.0			3620-3870	1860	1040-1330
		5-6	2×2.2			3940-4020		1400-1470

生產案例

加工物料

· 研磨設備能夠處理多種材料，包括非金屬礦物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化鈦)以及金屬和治金材料(氧化鐵、廢金屬)。設備選型需考慮材料的硬度(主要指莫氏硬度 < 6)、濕度、粘度以及安全性(如防爆設計)。 · 不同的設備有著不同的適用性:雷蒙磨機適用于中低硬度的干性物料(80.325日)，HGW微粉磨機專用于非金屬礦物的超細粉(3252500目)，氣流磨機適用于高硬度或熱敏性物料(可達的米級)，而球磨機則主要被用于金屬 / 陶瓷原料(10-100微米)。
